產品簡介：FD-780數控雕銑機主要構件的重機身、強剛性、主軸轉速恒功率，范圍寬、低轉速扭矩大，可進行強力切削。通過交流伺服電機經聯軸節和滾珠絲杠副直聯，采用了知名品牌的直線滾動導軌副、動靜摩擦系數小、響應速度快。
聯系人：13777020080

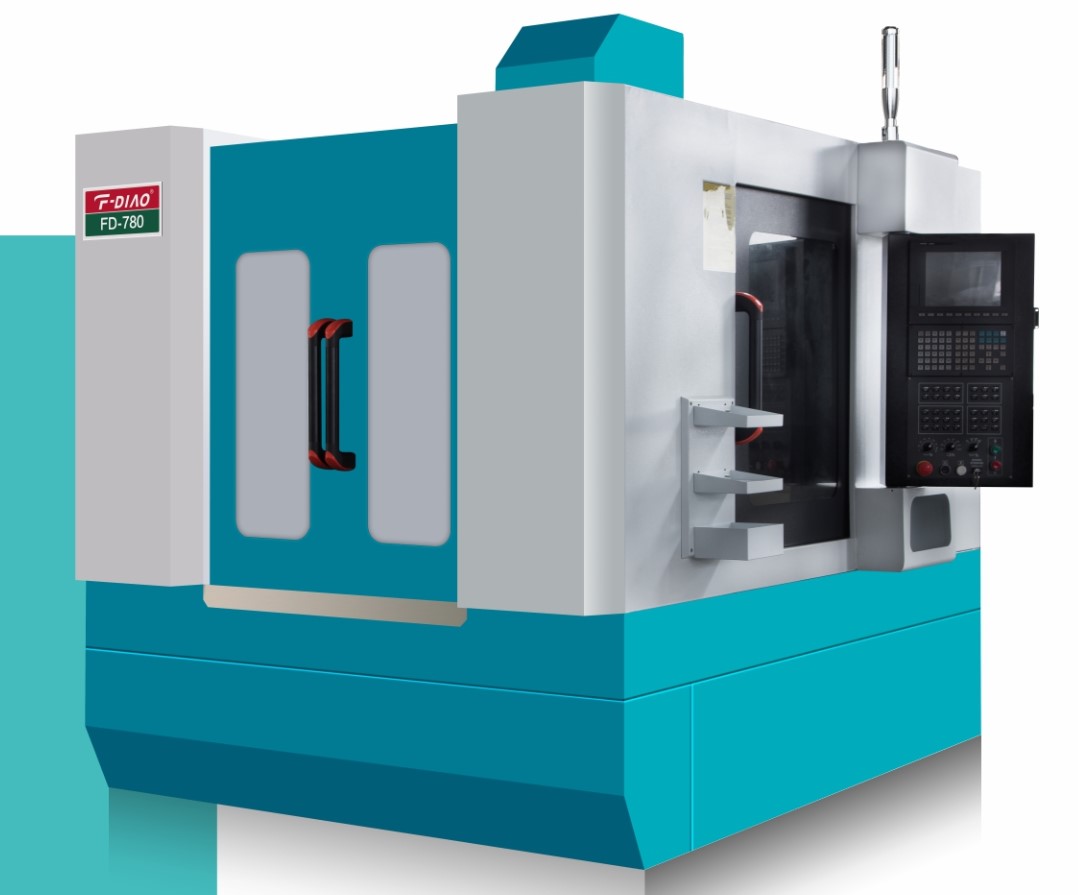

FD-780數控雕銑機：
機床主要構件的重機身、強剛性、主軸轉速恒功率，范圍寬、低轉速扭矩大，可進行強力切削。通過交流伺服電機經聯軸節和滾珠絲杠副直聯，均采用了知名品牌的直線滾動導軌副、動靜摩擦系數小、響應速度快。
機床設計采用了機電一體化結構，控制柜、氣動裝置都安裝在立柱床身上，減少了占地面積，簡化了搬運和安裝，機床操縱盤安置在機床大護罩的右前方，操縱方便。
機床外圍采用了全封閉式安全防護罩，使加工過程中的冷卻液和鐵屑得到安全充分的回收。
四軸轉臺的橋板式結構，適用于安裝復雜的夾具。
FD-780數控雕銑機規格及參數：
| 序號 | 配 套 件 名 稱 | 規 格 及 參 數 |
| 1 | 機床總重量 | 約5.0T |
| 2 | 中國臺灣新代CNC系統 （中文版） 一體液晶操作面板 |
21MA |
| 3 | C3級精密滾珠絲桿副 （銀泰/萊恩） |
X. Y. Z軸Φ32mm |
| 4 | 中國臺灣上銀滾珠直線導軌副 （或德國力士樂） |
X. Y. Z軸 35mm |
| 5 | 匯川伺服電機及驅動器 | X .Y .Z軸 1.3kw |
| 6 | 電主軸功率 | 7.5KW |
| 7 | 電主軸軸承 | 陶瓷球 |
| 8 | 主軸轉速范圍 | 500—15000/rpm氣動18000轉 |
| 9 | 專用絲桿配對軸承 | 優特 |
| 10 | 高頻匯川變頻器 | 7.5KW |
| 11 | 電箱裝置溫亨熱交換器 | 10A |
| 12 | 油冷機 | 瑞科 |
| 13 | 刀具夾頭 | ER32 |
| 14 | 夾刀范圍 | Φ3～Φ20mm |
| 15 | 自動潤滑泵 | 圣輝 |
| 16 | X .Y .Z軸運動定位精度 | ±0.01/300mm |
| 17 | X .Y .Z軸重復定位精度 | ±0.005/300 mm |
| 18 | X .Y .Z軸最大工作行程 | 700 mm×800 mm×320 mm |
| 19 | 工作臺尺寸 | 750 mm×850 mm |
| 20 | 最大加工負重 | 800kg |
| 21 | 龍門高度/寬度 | 150-470mm/870 mm |
| 22 | 主軸鼻端到工作臺距離（電主軸） | 150-470mm |
| 23 | 最大移動速度10米/分鐘 最大加工速度5米/分鐘 |
|
| 24 | 潤滑采用機械油自動潤滑 | 32號機械油 |
| 25 | 機床電源總功率 | 12.0KW（三相380V） |
| 26 | 機床外形尺寸長、寬、高 | 約1.9m×2.4m×2.7m |
| 27 | 機床鈑金外殼 | 全罩 |
